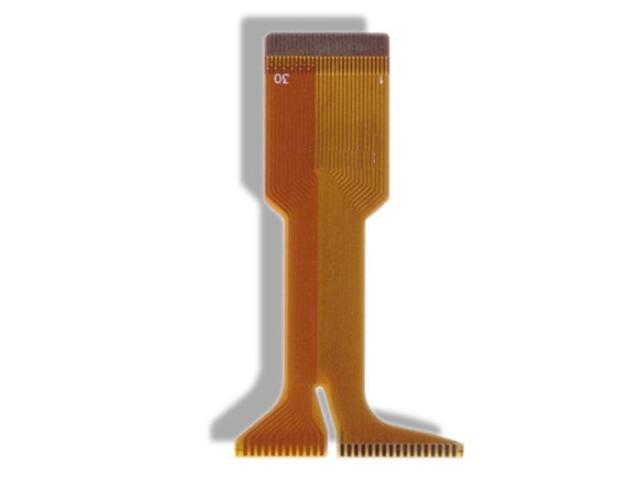

FPC軟板是電子行業里重要的使用配置且使用領域廣泛，在FPC柔性線路板生產過程中曝光工序至關重要，也能決定著整個FPC線路板的使用性能及使用壽命。FPC柔性線路板的曝光方式有很多種，不同的曝光定位方式所對應的印制板也不同，下面小編為大家介紹幾種常見的曝光定位方式。

　　軟板曝光定位的三種方式

　　1. 目視定位方式

　　目視定位通常是用于使用在重氮鹽底片的焊盤與印制板操作上，這種底片呈棕色或桔紅色的半透明狀態，可直接透過重氮圖像與孔重合對準再用膠帶固定即可曝光，這種目視定位方式操作簡單方便而且達成曝光度良好。

　　2. 脫銷定位系統定位的方式

　　這種曝光定位方式是將正面與反面兩底片放置放大鏡下對準，然后將對準好的底片用沖孔器與底片有效圖像沖二個定位孔，并且將所沖好的定位孔底片去編鉆孔程序，便能同時得到包含元件孔和定位孔的鉆孔程序，并且能一次性的鉆出元件孔及定位孔并用雙圓孔脫銷定位器定位。

　　3. 固定銷釘定位方式

　　這種方式是將固定的銷釘分成兩套系統然后通過調整兩銷釘的位置，這種定位方式曝光后聚合反應還需持續一段時間，為了通用保障工藝的穩定性在曝光后不能立即撕去聚酯膜，要停留片刻然后再繼續聚合反應在顯影前再撕去聚酯膜。

　　以上就是小編整理的關于“FPC軟板曝光定位常見的三種方式”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
