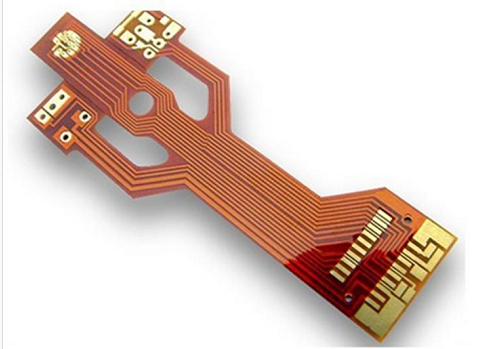

柔性線路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性、絕佳的可撓性印刷電路板，簡稱軟板或FPC，具有配線密度高、重量輕、厚度薄、可自由彎曲、折疊、卷繞，可在三維空間隨意移動及伸縮;散熱性能好，可利用FPC縮小體積;能夠實現輕量化、小型化、薄型化，從而達到元件裝置和導線連接一體化。

　　FPC軟板由于其輕、薄及外形不規則等原因，成型時不能使用鑼板的方式，而激光也因為效率低不適合批量生產，因此在大批量生產時，只能采用模具沖切。

　　FPC軟板的外型公差是多少?

　　1. 板材，聚酰亞胺,PI等

　　2.加工層數：1-6層

　　3.最加工面積:，FPC柔性板500*500MM。

　　4.成品銅厚：0.5-2 OZ

　　5.成品板厚：FPC柔性板0.08-0.32MM。

　　6.最小線寬：FPC柔性板0.07MM。

　　7.最小線間距：FPC柔性板0.07MM。

　　8.最小成品孔徑：0.2mm/10mil，

　　9.最小阻焊橋寬：0.1mm/4mil

　　10.最小外形公差：±0.10mm/4mil

　　11.翅曲度：≤0.7% 阻燃等級：94V0

　　12. 可靠性測試，開/短路測試、阻抗測試、可焊性測試、熱沖擊測試、金相微切片分析等。

　　13.客供資料方式：GERBER文件、POWERPCB文件、PROTEL文件、PADS2007文件、AUTOCAD文件、ORCAD文件、PcbDoc文件、樣板等.

　　以上就是小編整理的關于“FPC軟板外型公差范圍是多少”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
